収縮低減材としての人工軽量細骨材の効果 ● はじめに 　 国内で生コンに使用されている人工軽量骨材は、ポンプ圧送されることを前提に製造されているため、骨材内部気泡内のほとんどが、水で満たされている。人工軽量骨材を用いたコンクリートでは、この水が、コンクリートの自己収縮を抑制することが、明らかとなっている。しかしながら、これまでの研究の多くは粗骨材を用いていることから、高強度コンクリートの領域では、強度が頭打ち傾向となる。 本研究では強度低下を最小限としつつ、自己収縮を抑制するための材料として、人工軽量細骨材を用いた、高強度コンクリートの収縮性状について検討を行った。 ● 使用材料 　 表1に使用材料を示す。 表1　使用材料 種類 記号 物性 セメント C シリカフューム入り高炉セメント、密度2.99g/cm3（W/C20%） 普通ポルトランドセメント、密度3.16g/cm3（W/C35%） 細骨材 SN 大井川水系陸砂、表乾密度2.59g/cm3、吸水率1.97％、FM2.72 SL 膨張性頁岩系人工軽量細骨材、絶乾密度1.68g/cm3、表乾密度1.92g/cm3、吸水率14.0％、FM2.74 粗骨材 G 青梅産硬質砂岩砕石、表乾密度2.65g/cm3、吸水率0.60％、FM6.69 混和剤 Ad1 高性能AE減水剤 Ad2 消泡剤 ● 配合 　 表2に配合を示す。水セメント比20％の目標スランプフローは65±5cm、水セメント比35％の目標スランプは18±2.5cm、空気量は1〜3％となるように混和剤で調整した。 表2　配合 W/C （%） 軽量砂置換率 細骨材率 (%) 単位量（kg/m3） 圧縮強度（N/mm2） W C SN SL G 7d 28d 20.0 0% 38.4 160 800 549 0 901 94.0 110 50% 275 204 87.5 98.7 100% 0 407 84.8 97.8 35.0 0% 45.0 160 457 784 0 987 67.2 82.3 50% 392 287 61.1 74.0 100% 0 575 50.8 66.7 ＊）圧縮強度は標準養生 ● 試験方法 　 試験は日本コンクリート工学協会の「超流動コンクリート研究委員会報告書（II）」付録1「（仮称）高流動コンクリートの自己収縮試験方法」に準じて、打設直後からのひずみを測定した。供試体は中央部に埋込み型ひずみ計を埋設した10×10×40cmの角柱供試体とした。型枠内部にテフロンシートを敷き、自己収縮試験は脱型後、乾燥を防ぐため表面をアルミ箔粘着シートで封緘し、さらにビニール袋に入れて20℃の恒温状態で養生した。乾燥収縮試験は、脱型後、封緘せず気中養生（相対湿度 60%RH）とした。 ● 結果

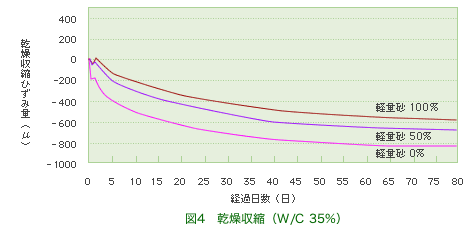

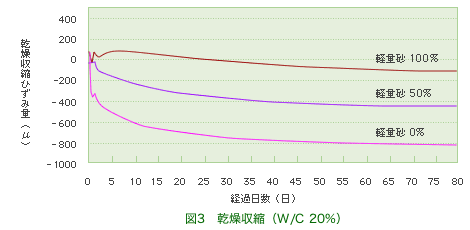

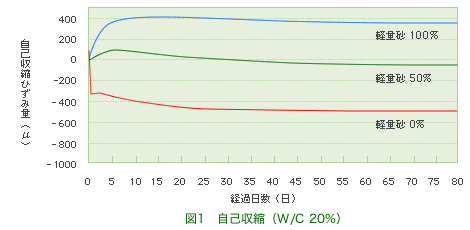

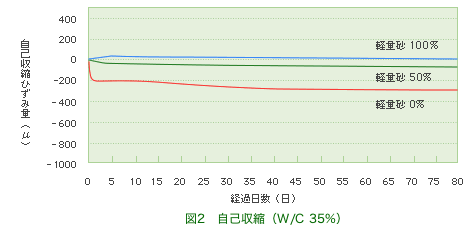

ALA CONCRETE
